Die Erdung der Badewanne wird an der Erdungsfahne am Wannenkörper angeschlossen und von dort über einen grün-gelben Schutzleiter (mind. 4 mm² Kupfer) mit der Potentialausgleichsschiene im Bad verbunden. Ob deine Wanne überhaupt geerdet werden muss, hängt vom Material und vom Baujahr der Elektroinstallation ab.
Diese Frage bekomme ich ständig gestellt – gerade bei Altbau-Sanierungen. Deshalb hier die ehrliche, sortierte Antwort: Was der zusätzliche Potentialausgleich ist, wann er Pflicht ist, wo du anschließt und warum die letzte Kontrolle in die Hände einer Elektrofachkraft gehört. Wer sein Bad ohnehin gerade plant, findet in meiner Anleitung zum Einbau einer Badewanne die passenden Grundlagen.
Das Wichtigste in Kürze
- Wo anschließen: Erdungsfahne/-lasche am Wannenrahmen → grün-gelber Leiter → Potentialausgleichsschiene → Haupterdung.
- Leiter: Kupfer, mind. 4 mm² (geschützt) bzw. 6 mm² (ungeschützt), grün-gelb, mit Erdungsschelle.
- Material: Stahl-Email, Guss und Stahl sind leitfähig – Acryl und Mineralguss nicht.
- Norm: DIN VDE 0100-701, neu gefasst zum 1.2.2002 (Übergangsfrist bis 30.6.2003).
- Seit 2002: Reine Metallwannen müssen im Neubau nicht mehr zwingend einbezogen werden – nur „fremde“ leitfähige Teile.
- Kosten: Einzelanschluss durch den Elektriker meist ca. 50–150 €.
Warum die Erdung der Badewanne so wichtig ist
Die Erdung ist mehr als eine Formalie aus dem Normenwerk: Sie ist eine grundlegende Sicherheitsmaßnahme im Bad. Durch die hohe Feuchtigkeit steigt das Risiko von Stromschlägen in Verbindung mit leitfähigen Oberflächen erheblich. Ein sauberer Potentialausgleich sorgt dafür, dass alle leitfähigen Teile im Raum auf demselben elektrischen Potential liegen – so kann zwischen Wanne, Rohren, Heizkörper und Armaturen keine gefährliche Spannung entstehen.
Wie brisant das Zusammenspiel von Strom und Wasser ist, zeigt sich auch bei anderen Fragen: etwa, ob man bei Gewitter baden darf oder ob ein Fön in der Badewanne wirklich tödlich ist. Die kurze Antwort ist immer dieselbe: Es kommt auf einen intakten Schutz an – und dazu gehört der Potentialausgleich.

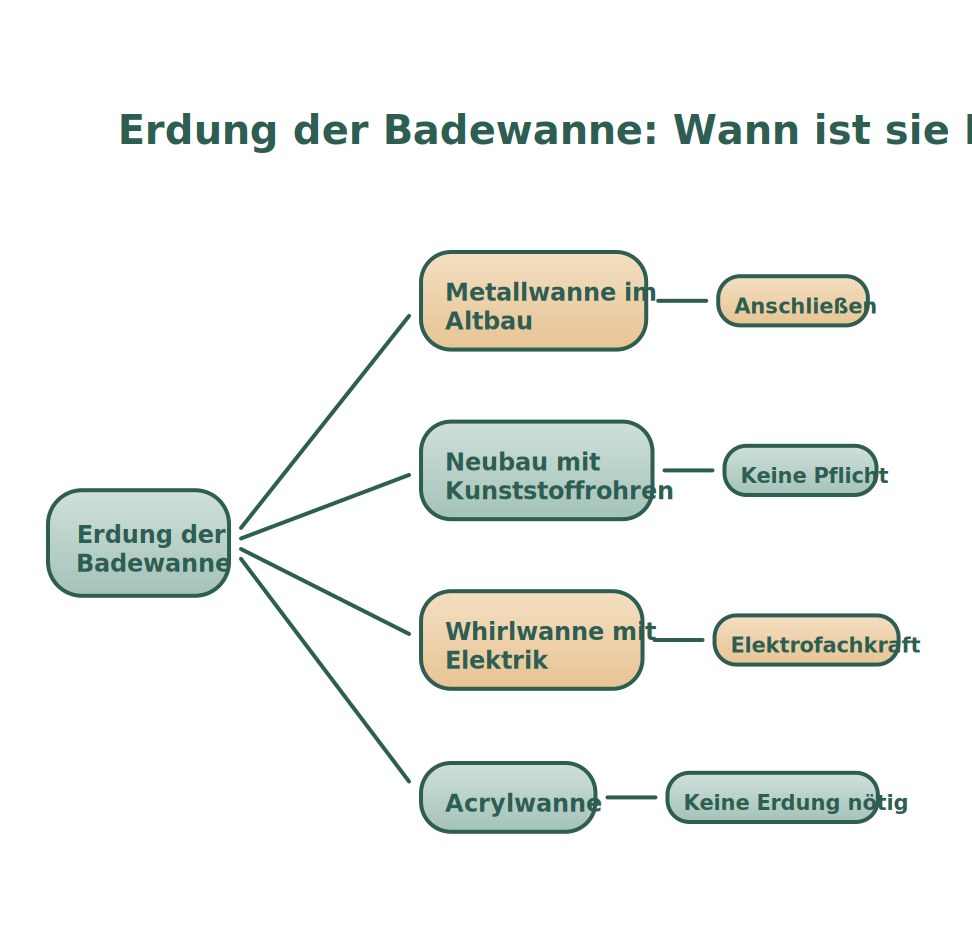

Welche Badewanne muss geerdet werden? Material und Baujahr
Ob deine Wanne in den Potentialausgleich gehört, entscheidet zuerst das Material. Nur elektrisch leitfähige Wannen kommen überhaupt infrage:
| Wannen-Material | Leitfähig? | Erdung/Potentialausgleich |
|---|---|---|
| Stahl-Email | Ja | Anschlussmöglichkeit vorhanden; im Altbau/bei Metallrohren einbeziehen |
| Gusseisen | Ja | Wie Stahl-Email – leitfähig, Anschluss sinnvoll |
| Acryl | Nein | Wanne selbst nicht nötig – aber Metall-Ablauf & Armaturen beachten |
| Mineralguss | Nein | Nicht leitfähig – kein Wannen-Anschluss nötig |
| Whirl-/Elektrowanne | Ja (Technik) | Immer: elektrische Bauteile erfordern besonderen Schutz |
Der zweite Faktor ist das Baujahr der Elektroinstallation. Die maßgebliche Norm DIN VDE 0100-701 wurde zum 1. Februar 2002 neu gefasst (Übergangsfrist bis 30. Juni 2003). Seither müssen nur noch „fremde“ leitfähige Teile in den zusätzlichen Schutzpotentialausgleich – und eine reine Metallwanne zählt als passiver Behälter nicht mehr automatisch dazu. In Neubauten mit modernem Schutz (FI/RCD, Kunststoffrohre) ist ein separater Wannen-Anschluss deshalb oft nicht vorgeschrieben.
In Altbauten sieht es anders aus: Dort fehlt manchmal der FI-Schutzschalter, und über metallene Wasserleitungen kann ein Potential eingeschleppt werden. Hier ist der Anschluss der Wanne – oder das Nachrüsten des Potentialausgleichs insgesamt – weiter sinnvoll. Welche Materialien überhaupt verbaut werden, zeigt mein Vergleich Acryl oder Emaille – welche Badewanne kaufen?.
Wo sitzt der Erdungsanschluss – und wo schließt man an?

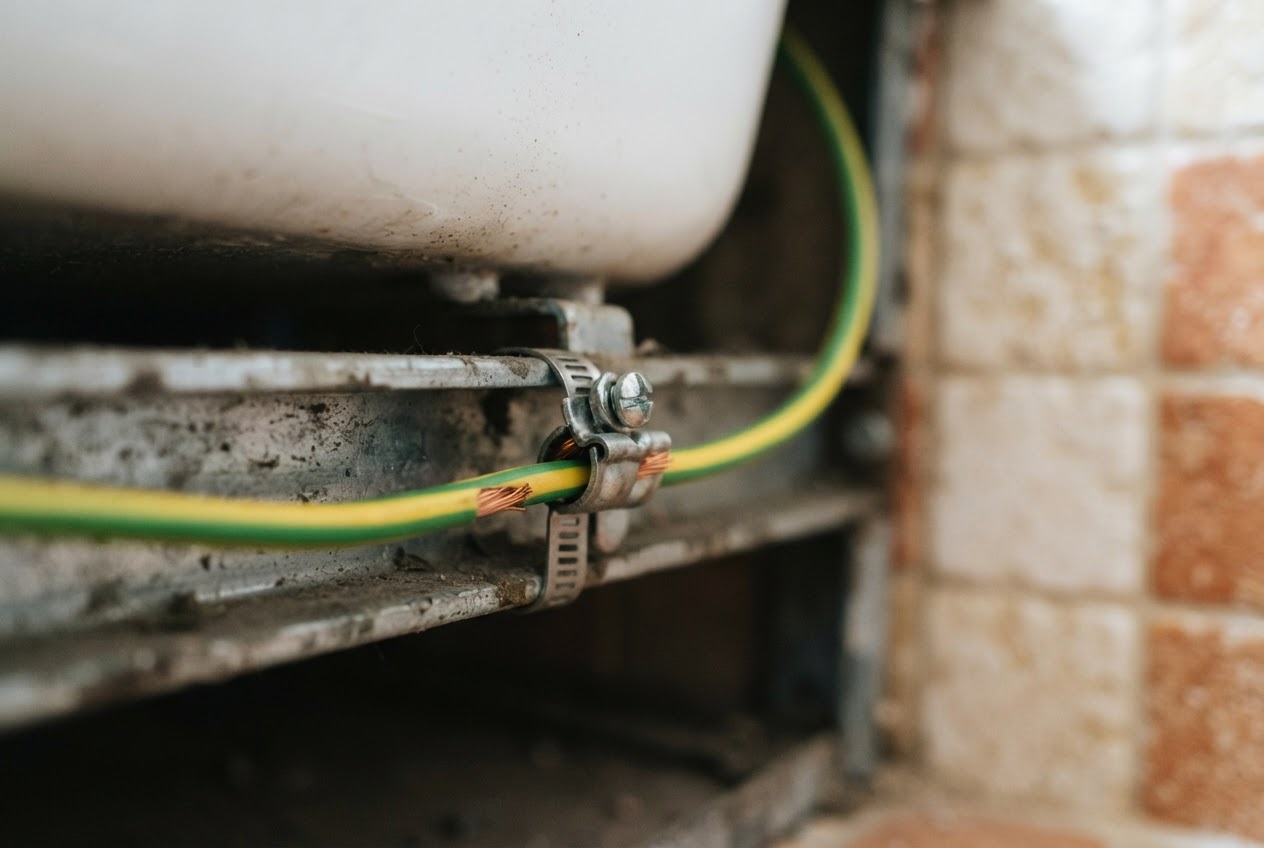

Der Anschlusspunkt der Wanne ist die sogenannte Erdungsfahne (auch Erdungslasche oder Anschlussöse). Bei vielen Herstellern – zum Beispiel Kaldewei – ist sie in die Aufhängelasche integriert. Bei freistehenden Wannen sitzt der Punkt typischerweise an der Unterseite des Rahmens, bei eingebauten Modellen seitlich. Die exakte Position variiert je nach Modell, deshalb ist die Herstelleranleitung entscheidend.

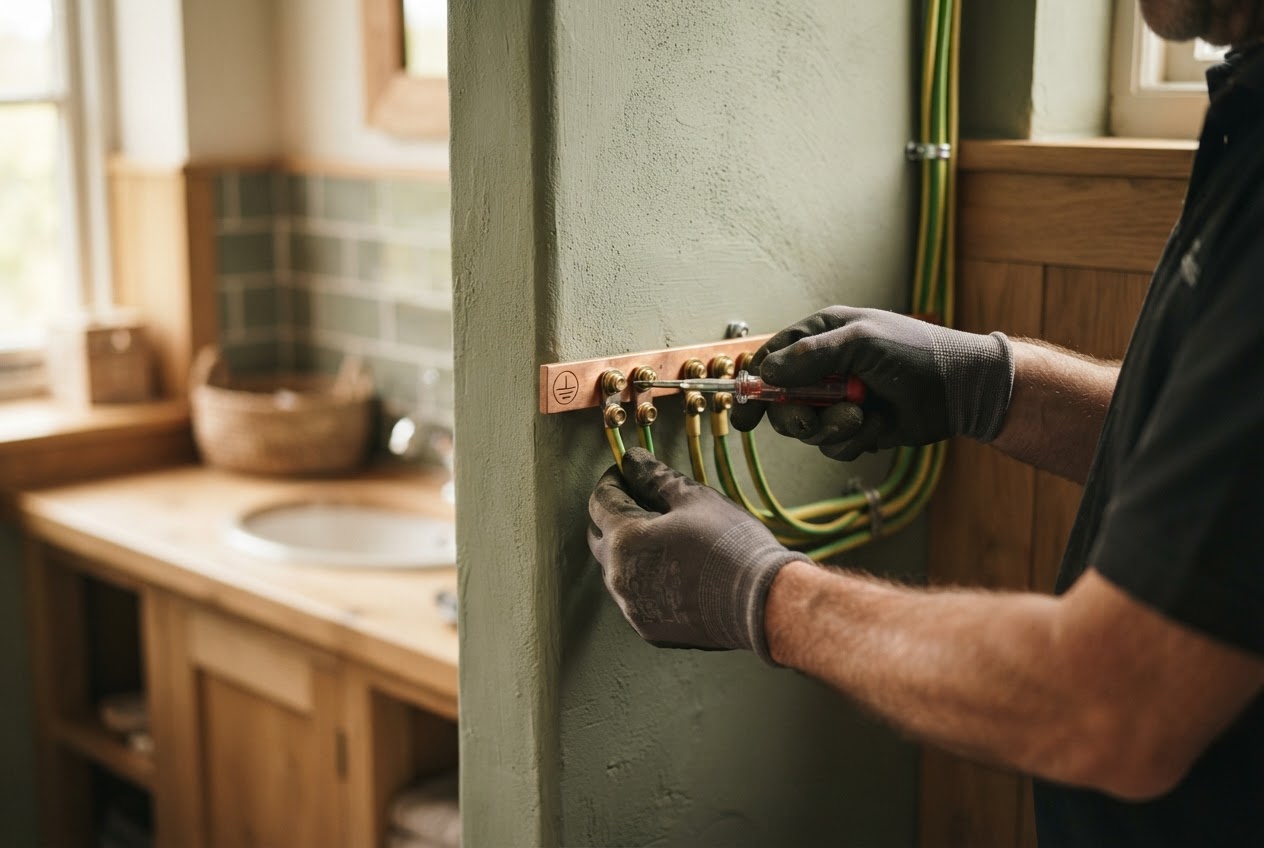

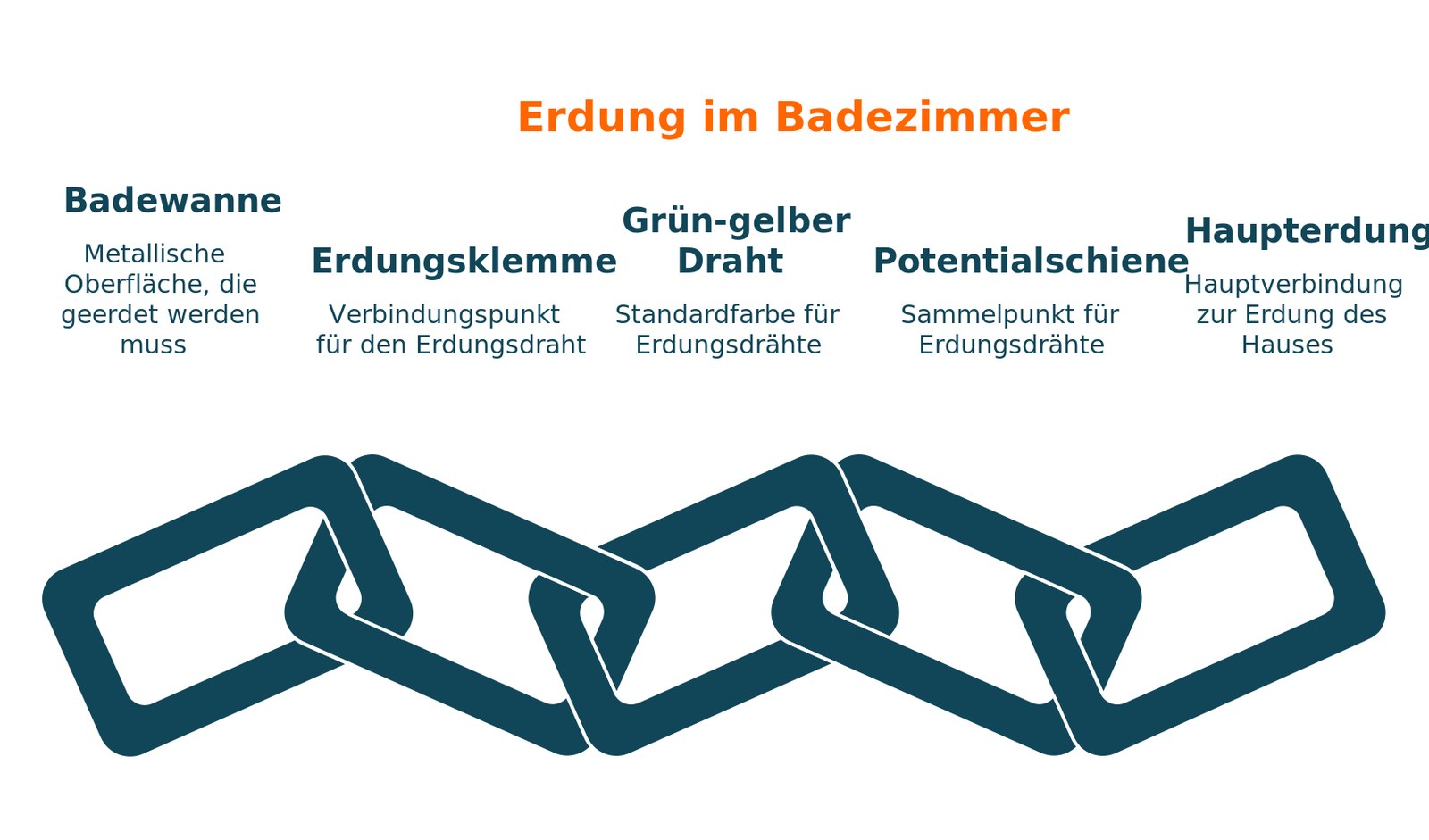

Von dieser Fahne führt der grün-gelbe Erdungsdraht zur Potentialausgleichsschiene. Sie ist der Sammelpunkt, an dem alle leitenden Bauteile im Bad zusammenlaufen: Wasserleitungen, Heizkörper, Armaturen und eben die Wanne. Von dort geht es weiter zur Haupterdungsschiene des Hauses.
Badewanne erden: Anleitung Schritt für Schritt
Der folgende Ablauf zeigt den Weg im Überblick. Wichtig vorab: Arbeiten an der festen Elektrik gehören in die Hände einer Elektrofachkraft. Sieh die Anleitung als Verständnishilfe, nicht als Freibrief zum Selbermachen.
- Strom abschalten: Betroffenen Stromkreis spannungsfrei schalten und gegen Wiedereinschalten sichern. Sicherheit hat Vorrang.
- Zugang schaffen: Wanne so positionieren, dass die Erdungsfahne am Rahmen gut erreichbar ist.
- Erdungsfahne finden: Am markierten Anschlusspunkt bzw. der Klemme am Wannenrahmen (Herstelleranleitung beachten).
- Leiter anklemmen: Grün-gelben Kupferleiter (mind. 4 mm²) mit einer Erdungsschelle fest an der Fahne anschließen – auf sauberen, dauerhaften Kontakt achten.
- Potentialausgleich herstellen: Den Leiter zur Potentialausgleichsschiene führen und dort anklemmen. In den meisten Bädern ist die Schiene bereits vorhanden.
- Prüfen lassen: Elektrofachkraft misst die Verbindung (niederohmig) und bestätigt die Normkonformität.
Erdung und Potentialausgleich im Video erklärt
Wenn du den Unterschied zwischen Erdung und Potentialausgleich noch einmal in Ruhe sehen möchtest, erklärt dieses deutschsprachige Tutorial die Zusammenhänge anschaulich:
Vorschriften und Normen, die du kennen solltest
Die Erdung im Bad richtet sich nach den DIN-VDE-Normen. Zentral ist die DIN VDE 0100-701, die die Anforderungen an die elektrische Sicherheit in feuchten Räumen definiert.
| Anforderung | Was dahintersteckt |
|---|---|
| Durchgängiger Potentialausgleich | Alle einbezogenen leitfähigen Bauteile liegen auf demselben Potential |
| Querschnitt | Schutzpotentialausgleichsleiter aus Cu: mind. 4 mm² (geschützt), 6 mm² (ungeschützt) |
| Geeignete Erdungsschellen | Sorgen für stabilen, dauerhaft sicheren Kontakt |
| DIN VDE 0100-701 | Definiert die Anforderungen speziell für Bäder und Duschen |
Wie eng Elektrik und Bad zusammenhängen, zeigt sich auch beim Durchlauferhitzer für die Badewanne – auch dort ist der Anschluss Sache der Fachkraft.
Typische Fehler beim Erden der Badewanne
- Lackierte Kontaktstelle: Auf Farbe oder Emaille geklemmt – kein sauberer metallischer Kontakt.
- Zu geringer Querschnitt: Dünne Litze statt mind. 4 mm² Kupfer.
- Lose Schelle: Nicht fest angezogen – Übergangswiderstand steigt mit der Zeit.
- Falsche Annahme im Altbau: „War schon immer so“ – ohne Messung ist unklar, ob die Schiene noch Verbindung zur Haupterdung hat.
- Keine Abnahme: Ohne Messprotokoll der Fachkraft bleibt die Wirksamkeit ungeprüft.
Sicherheitshinweis
Auch wenn die Erdung theoretisch eigenständig machbar wäre: Die Ausführung und mindestens die Abnahme gehören in die Hände einer qualifizierten Elektrofachkraft. Nur so ist sichergestellt, dass alle Normen eingehalten werden und keine Sicherheitsmängel entstehen. In älteren Gebäuden sollte die Erdungsinstallation zudem regelmäßig kontrolliert werden.
Mein Fazit
Die Erdung der Badewanne ist eines der Themen, bei denen ich klar sage: Lieber einmal die Elektrofachkraft bezahlen als einmal zu wenig. Der Weg ist überschaubar – von der Erdungsfahne über den grün-gelben Draht zur Potentialausgleichsschiene und weiter zur Haupterdung. Aber die Norm DIN VDE 0100-701 hat ihre Gründe, und ein Fehler in einem Raum voller Wasser verzeiht wenig.
Halte dich an die Herstelleranleitung, schalte den Strom wirklich ab und lass am Ende jemanden mit Fachkunde draufschauen. Und wenn dein Bad älter ist: Die Erdung gehört regelmäßig kontrolliert.
Häufige Fragen zur Erdung der Badewanne
Muss jede Badewanne geerdet werden?
Nein. Entscheidend sind Material und Baujahr. Metallwannen aus Stahl-Email, Guss oder Stahl sind leitfähig; Acryl und Mineralguss nicht. Seit der Neufassung der DIN VDE 0100-701 (2002) müssen reine Metallwannen in Neubauten nicht mehr zwingend in den zusätzlichen Potentialausgleich einbezogen werden. In vielen Altbauten und bei Wannen mit Elektrik (Whirlpool) ist der Anschluss aber weiterhin sinnvoll oder nötig.
Wo schließt man die Erdung der Badewanne an?
An der dafür vorgesehenen Erdungsfahne beziehungsweise Erdungslasche am Wannenkörper. Von dort führt ein grün-gelber Schutzleiter über eine Erdungsschelle zur Potentialausgleichsschiene im Bad, die wiederum mit der Haupterdungsschiene des Hauses verbunden ist.
Wie erde ich meine Badewanne Schritt für Schritt?
Strom abschalten, Erdungsfahne am Wannenrahmen freilegen, grün-gelben Leiter mit Erdungsschelle fest anklemmen, den Leiter zur Potentialausgleichsschiene führen und dort anschließen. Zum Schluss lässt eine Elektrofachkraft die Verbindung prüfen. Arbeiten an der festen Elektrik gehören grundsätzlich in Fachhände.
Welchen Draht und Querschnitt brauche ich für die Erdung?
Einen grün-gelben Kupfer-Schutzpotentialausgleichsleiter mit mindestens 4 mm² Querschnitt (geschützt verlegt) beziehungsweise 6 mm² bei ungeschützter Verlegung. Der Kontakt wird über eine passende Erdungsschelle hergestellt.
Was kostet die Erdung der Badewanne beim Elektriker?
Ein einzelner Anschluss an eine vorhandene Potentialausgleichsschiene kostet meist rund 50 bis 150 Euro. Muss der Potentialausgleich im ganzen Bad oder Haus nachgerüstet werden, liegt ein komplettes System im Einfamilienhaus grob zwischen 500 und 1.500 Euro.
Muss ich meine alte Badewanne im Altbau nachträglich erden?
In Bädern, die vor 2002/2003 installiert wurden, war der Potentialausgleich für Metallwannen üblich. Bei einer Sanierung solltest du prüfen lassen, ob er vorhanden und intakt ist – gerade wenn eine leitfähige Wanne bleibt oder ersetzt wird. Das gehört auf den Prüfzettel deiner Elektrofachkraft.
